När kraftenergi växlar från traditionella termiska kraftverk till kol - fri generation utvecklas stor - Skala centraliserad och distribuerad kraftproduktion från förnybara energikällor snabbt. Hanteringen och regleringen av kraftkvalitet blir allt viktigare. Att implementera mer robust och frekvent övervakning kan bättre hantera utmaningar för spänningskvalitet.
Den här artikeln ger dig en detaljerad introduktion till kraftkvalitet - relaterade frågor och lösningar. Det kan ge dig bättre svarsåtgärder för att underlätta omvandlingen och uppgraderingen av din kraft, energi och system.
1. Vad är kraftkvalitet?
2. Vilka är standarderna för kraftkvalitet?
3. Varför måste vi mäta kraftkvalitet?
4. Hur mäter vi kraftkvalitet?
5. Vad är maktkonditionering?
6. Vilka är de viktigaste faktorerna som kan påverka kraftkvaliteten?
7. Vilka är effekterna av dåliga kraftkvaliteter?
8. Vilka är de potentiella orsakerna till dålig kraftkvalitet?
9. Hur hanterar man problem med kraftkvalitet?
10. Vad är RFI (EMI) / EMC?
11. Vilka är kraftkvalitetslösningarna?
12. Hur hanterar man problem med kraftkvalitet?
13. Vilka är kraftvillkoren för kraftsystem?
14. Vilka är kraftkvalitetsutmaningarna i världen?
15. Vilka är marknadstrenderna för kraftkvalitet?
Vad är kraftkvalitet - Sourced: ElectricalWorkbook
Kraftkvalitet är i vilken grad kraftvärdet som levereras till elektrisk utrustning med teknisk och utrustning innebär att det förväntade värdet. Det bestäms huvudsakligen av två faktorer: kraftfördelning och kraftförbrukning.
I moderna kraftsystem bestämmer kraftkvaliteten kvaliteten och effektiviteten i elektronisk utrustning. När kraftkvaliteten är högre är utrustningen och produktiviteten för utrustningen högre.
Om kraftkvaliteten är dålig kommer utrustningens driftstopp att öka, frekvensen kommer att öka och felen kommer att öka. I detta fall kommer användningshastigheten för kraften inte att vara hög, vilket resulterar i slöseri med personal, ökad risk för skador på utrustning och ökade driftskostnader.
Vilka är standarderna för kraftkvalitet - Sourced: Powerquality
I allmänhet bestäms kraftens kvalitet huvudsakligen av standardspänningen. Generellt sett, i lågt - spänningsströmnät, är spänningsstandarden cirka 100v-130V (USA, Kanada, Mexiko, Japan, Taiwan, Kina, etc.) och 220V-240V (Kina, Storbritannien, Tyskland, Frankrike, Italien, Australien, Sydkorea, Singapore, Thailand, etc.), med en frekvens av 50Hz.
Hög - Kvalitet Kraftkvalitet kan möjliggöra en 10% avvikelse. Om din systemspänning överskrider detta intervall är systemet benägna att låg effektivitet och utrustningen är lätt skadad.
Varför vi måste mäta kraftkvalitet - Sourced: Hioki
För att förbättra kraftkvaliteten på kraftsystemet och användningseffektiviteten för kraftutrustning måste vi mäta kraftkvaliteten för olika system enligt standardförhållanden.
På grund av den ökande populariteten för förnybar energi, såsom elfordonsladdare, solenergi, Y och vindkraft i det moderna samhället, har kraftnätsystemet under olika förhållanden blivit mer komplexa. För att bättre kontrollera kraftkvaliteten och förbättra effektiviteten i kraftanvändningen är mätning av kraftkvalitet en mycket viktig teknik och referensstandard.
Det finns standardprocesser och teknisk vägledning för mätning och utvärdering av kraftkvalitet. Detta säkerställer att mätresultaten av systemets effektkvalitet är konsekventa och stabila. För att säkerställa att olika kraftsystem kan mäta resultat som uppfyller specifika kvalitets- och tillförlitlighetsstandarder tillhandahålls internationella standarder för utvärdering och mätning för olika kraftsystem.
Hur vi mäter kraftkvalitet - Sourced: Electrical - Engineering - Portal
IEC 61000-4-30
Denna internationella standard för mätning av kraftkvalitet delar upp mätinstrument för kraftkvalitet i klass A och klass S. Klass A specificerar funktioner och noggrannhet av kraftkvalitet och innehåller detaljerade algoritmer.
IEC 61000-4-7
Denna standard anger internationella teststandarder för harmoniska strömmar och harmoniska spänningar i energisystem. Den anger prestandan för standardmätinstrument och mätstandarderna för harmoniska strömmar som släpps ut av utrustning.
IEC 61000-4-15
Denna internationella standard ger dig relevanta standarder och krav för spänningsfluktuering Flicker tekniska mätningar i olika kraftsystem.
EN 50160
Det ger dig europeiska standarder för strömförsörjningsspänning och andra kraftkvalitetsstandarder.
IEEE 1159
Ger dig med kvalitetsövervakningsstandarder och standardiserade processer för kraftsystemtestning.
IEEE 519
Ger dig standarder för relevant spänningsharmonik och nuvarande harmonier. Det inkluderar spänning, ström, frekvens, harmonik, transienter och andra relaterade parameterdata som hjälper dig att analysera kraftkvaliteten för olika system och se till att din kraftkvalitet uppfyller enhetliga standarder.
Vad är Power Conditioning - Sourced: Fujielectric
Konditionering av kraftsystem är att skydda din utrustning från extern effektkvalitet genom avancerad teknik och medel. Det kan förbättra kraftkvaliteten på ditt energisystem och förbättra effektiviteten i kraftanvändningen.
Det kan inte bara ge dig etablerings- och utnyttjandebehovet för personliga kraftsystem och utrustning, utan det kan också ge nya och allt strängare kraftkvalitetsstandarder för olika allmänna verktyg.
Följande faktorer kan användas för att mäta behovet av att uppfylla kraftsystemets krav.
Spänningsnivåer
Håll din elektroniska utrustning inom ett specifikt spänningsområde. Förändringar i utrustningens spänningsnivå kan orsaka utrustningssvikt och olika kraftkvalitetsproblem.
Obalanserad spänning
Obalanserad spänning - Sourced: Hyteps
Obalanserad spänning kan orsaka olika kraftkvalitetsproblem. Olika spänningsamplituder producerar asymmetriska vågformer, vilket orsakar belastningsobalans och slutligen anslutningsfel. Obalanserad ström kan orsaka att utrustningen överhettas eller fungerar ineffektivt, vilket utgör en säkerhetsrisk för utrustningen.
Spänningssång
Spänningsfall - Sourced: UCARECDN
En spänningssag är när spänningen för utrustningssystemet tillfälligt sjunker under normala nivåer för flera cykler. Detta orsakas vanligtvis av en plötslig ökning av belastningen, vilket gör att nätspänningen sjunker.
Spänningssväller
Spänningssvällningar - Framkall: Powerquality
En spänningssv, är när spänningen för kraftsystemet tillfälligt stiger över normala nivåer under flera cykler. Detta orsakas vanligtvis av en belastningsändring eller systemfel.
Spänningsavbrott
Ett spänningsavbrott är när utrustningen stängs av eller startar om några sekunder till några minuter, vilket orsakar skador på utrustningen eller förlust av data.
Flimmer
Blixt är en tillfällig spänningsförändring. Det kännetecknas av en snabb förändring i spänningsamplituden. Detta tillstånd orsakas vanligtvis av en plötslig förändring av belastningen, såsom start - upp av en stor motor- eller kraftsystemutrustning, såsom en bågugn, svetsmaskin eller stor enhet.
Elektrisk störning
Elektrisk störning - Sourced: Medschool
Elektrisk störning avser blandning av brussignaler från andra elektriska system, kraftledningar eller radioöverföringar till kraftsystemet. Detta elektriska brus påverkar signaldämpningen av kraftsystemet och störer därmed den normala driften av normal utrustning.
Otillräcklig jordning
När kraftsystemutrustning inte är ansluten till marken kan inte stabiliteten i kraftsystemet garanteras, brus och störningar kan inte minskas, och chocken orsakad av statisk elektricitetsansamling kan inte förhindras, vilket lätt kan skada känslig elektronisk utrustning.
Harmonik
Harmonics - Sourced: Thedawstudio
Elektriska harmonik av hög - Frekvenssignaler kan förorena kraftutrustning och kraftöverföringssystem, vilket orsakar skador på elektrisk utrustning.
Transienter
Transienter - Sourced: Majormixing
När spänningen eller strömmen i kraftsystemet genomgår en plötslig och kort fluktuation på kort tid inträffar en övergående spänning. Denna situation kan orsakas av blixtnedslag, växling eller kraftsystemfel. Sådana transienter varar i allmänhet från några mikrosekunder till flera sekunder.
Om ditt kraftsystem upplever låg effektkvalitet kan ditt system ha följande problem:
Driftstopp
Utrustningstopp - Sourced: Dreamzcmms
Låg effektkvalitet i kraftsystemet kommer direkt att leda till utrustningsfel eller driftstopp, vilket kommer att öka dina driftskostnader.
Produktstopp
Produktionsstopp - Sourced: Lean
När kraftkvaliteten allvarligt påverkar den normala driften av din utrustning, eller till och med orsakar utrustningsskador, kommer det indirekt att orsaka dina produktionsförluster.
Öka kostnaderna
När din produktion stannar eller utrustningseffektiviteten blir låg ökar dina produktionskostnader, vilket gör fördelarna lägre.
Utrustningsskada
Låg effektkvalitet kommer att orsaka spänningsförändringar i kraftsystemet, så att din kraftutrustning och annan utrustning utsätts för olika krafttryck, vilket orsakar brister och skador.
Följande potentiella faktorer kan också orsaka en minskning av systemkraftkvaliteten.
Non - linjära laster
Non - linjära laster - Sourced: Ytelect
Icke - Linjära belastningar i kraftsystem kan enkelt orsaka harmonisk distorsion, vilket kan påverka effektiviteten hos kraftkvalitetsapplikationer och orsaka utrustningens driftstopp eller fel.
Följande steg kan hjälpa dig att lösa problem med kraftkvalitet.
Kraftkvalitetsanalys
Power Quality Analys - Sourced: Enerdoor
Det första steget för att lösa kraftkvalitetsproblem är att djupt analysera kraftkvaliteten på kraftsystemet så att motsvarande lösningar kan tillämpas för att lösa kraftkvalitetsproblemen. Du kan mäta och utvärdera kraftkvalitetsparametrarna såsom spänning, ström, frekvens och harmonik i kraftsystemet.
Spänningsreglering
Spänningsreglering - Sourced: CyberPowersystems
Det första steget för att lösa kraftkvalitetsproblem är att reglera kraftsystemets spänning. Du kan installera en viss professionell utrustning för spänningsreglering, till exempel spänningsregulatorer, stabilisatorer eller transformatorer.
Använd kraftkonditioneringsutrustning
Minska problem med kraftkvalitet genom att använda olika överspänningsskydd, oavbruten strömförsörjning och harmoniska filter.
Använd High - ELEKTRISK KVALITETS ELEKTRISKA
Hög - Kvalitet Elektrisk utrustning kan minska förekomsten av kraftkvalitetsproblem, såsom motorer, transformatorer och inverterare.
Förbättra grunden
Förbättra jordningen - Sourced: Kritester
Korrekt jordning av utrustningens elektriska system eller justering av jordningen kan hjälpa till att eliminera markslingor, minska brus och störningar etc.
Vad är RFI (EMI) / EMC - Sourced: Est - aegis
EMI, även känd som RFI, är en typ av störningar som påverkar kretsar och hänvisar till elektriskt brus från vilken frekvens som helst. Bullret härstammar från elektromagnetisk ledning eller elektromagnetisk strålning som släpps ut av externa källor.
EMC hänvisar till de elektroniska eller elektriska produkterna som bör fungera som förväntat i deras miljö. Det handlar i allmänhet om brusutsläpp och interferensimmunitet hos elektroniska och elektriska produkter och system.
Olika problem med kraftkvalitet kräver olika lösningar. Här är några sätt att tillämpa riktade lösningar.
Spänningsfluktuationer
Spänningsfluktuationer - Sourced: Scicedirect
När ditt kraftsystem upplever spänningsfluktuationer kan du prova en spänningsstabilisator för att automatiskt justera spänningen. Den kompenserar inte bara för spänningsförändringar och håller spänningen konstant, utan justerar också automatiskt spänningen.
Automatiska omkopplingstransformatorer
Automatiska omkopplingstransformatorer - Sourced: Eaton
Genom att automatiskt växla transformatorer kan du justera den totala spänningsnivån beroende på förändringar i ditt eget elnät.
Strömavbrott
Strömavbrott - Sourced: Myslidell
Du kan använda UPS och oavbruten strömförsörjning. Denna kraftförsörjning kan ge kraft till ditt kraftsystem på kort tid och se till att utrustningen kan stängas korrekt.
Spänningssång
Spänningsfall - Sourced: dam - tillgångar
För att hantera spänningsfall kan du prova en SAG -kompensator. Det vill säga att kompensatorn kan fortsätta att ge kraft när spänningen sjunker i 1 sekund.
Micro - Avbrottskompensatorer
Micro - Avbrottskompensatorer kan säkerställa normal utbud av makt vid extremt korta nuvarande avbrott.
Akutgeneratorer
Emergency Generators - Sourced: Odysseypower
Nödgeneratorer kan tillhandahålla kraft till dina energianordningar i händelse av ett långt strömavbrott.

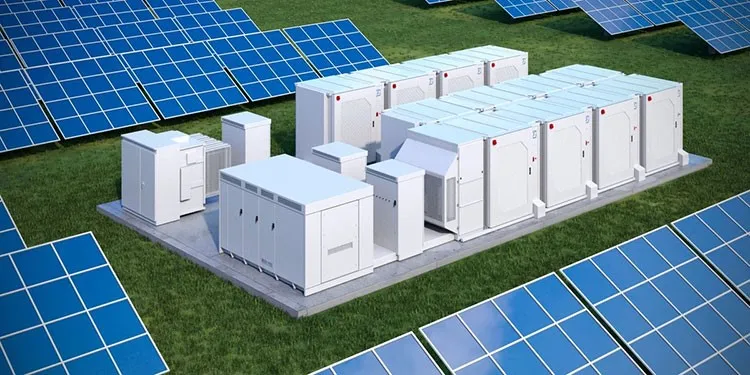

Batterilagringssystem
Batterilagringssystem - Sourced: EnergyToolbase
Detta lagringssystem kan ge dig en stabil kraftkälla när strömmen avbryts.
Harmonik
Den bästa lösningen för att hantera harmonik är att använda aktiva harmoniska filter eller passiva harmoniska filter. Det kan inte bara upptäcka och kompensera för harmonier i kraftsystemet i realtid, utan också dämpa övertoner.
Flimmer
När flimmer inträffar i kraftsystemet kan du använda en statisk reaktiv effektkompensator för att förbättra kraftproblemet. Den kan snabbt justera spänningen, minska flimmer eller eliminera snabbspänningsfluktuationer.
Power Factor Problem
Power Factor Problem - Sourced: Powerquality
När du möter problem med kraftfaktor kan du kompensera för reaktiv kraft genom kondensatorbanker eller statiska reaktiva kraftkompensatorer. Samtidigt, korrigera effektfaktorn.
Elektromagnetisk och övergående störning
Elektromagnetisk och kortvarig störning - Sourced: GeeksForgeEeks
Skydda utrustning från plötsliga spänningsspikar och minska elektromagnetisk störning genom att använda överspänningsskydd och elektromagnetiska RF -filter.
Markera linjen ordentligt
Korrekt jordning av den skärmade linjen kan bidra till att minska elektromagnetiskt brus.
Hur man tar upp problem med kraftkvalitet - Framkallande: MDPI
Problem med kraftkvalitet kräver lång - Term och kontinuerlig uppmärksamhet och justeringar för att upprätthålla en pålitlig kraftförsörjning och förbättra kraftansökningseffektiviteten.
Du kan anta ett traditionellt PQM -system. Utrustningen mäts och utvärderas med avseende på ett genomsnittligt värde på 10 minuter under 7 dagar.
Att lära sig villkoren relaterade till kraftsystem kan hjälpa dig att bättre förstå och känna ditt kraftsystem. Dessa termer inkluderar:
Vilka är kraftvillkoren för kraftsystemet - Framkallade: Googleusercontent
| Sinusvåg | Sinvågen hänvisar i allmänhet till den normala vågformen för den spänning som genereras av generatorn. |
| Toppvärde | Det vill säga vågformens maximala amplitud. |
| Medelvärde | Medelvärdet hänvisar generellt till medelvärdet för summan av de omedelbara toppvärdena för vågformen. Det beräknas vanligtvis genom att multiplicera toppvärdet med 0,637 för en sinusvåg. |
| ROOT MEAN Square Value | Det hänvisar till det effektiva värdet på vågformen eller den totala mängden värme och arbete. Det beräknas genom att multiplicera toppvärdet med 0,707 för en sinusvåg. |
| Vapenfaktor | Det vill säga förhållandet mellan vågformens toppvärde och rotmedlet, topp eller maximal ström som den kräver. |
| Impedans | Det vill säga motståndet i växelströmmen. |
| Linjärt belastning | Den hänvisar främst till den belastning vars strömförbrukning är proportionell mot spänningen som appliceras på systemet. |
| Non - linjär last | Lasten vars strömförbrukning är oberoende av spänningen som appliceras på systemet. |
| Harmonik | Multiplar av linjefrekvensen. |
| Harmonisk distorsion | Systemförvrängning orsakad av strömmar över linjefrekvensen. |
När moderna kraftsystem går mot hållbarhet och komplexitet står vissa problem med kraftkvalitet också inför utmaningar. Dessa inkluderar:
Kraftkvalitet på kol - gratis system
Kolkvalitet på kol - gratis system - Framkallande: Weforum
Det nuvarande energisystemet för kraftnätet går mot ett kol - fritt kraftsystem. När centraliserade kraftverk vänder sig till decentraliserade energikällor som solpaneler, elfordon och vindkraftsparker. Olika spänningsnivåer förändras också alltmer med energiflödet och står inför risken för överbelastning, vilket innebär att kraftnätet måste drivas, justeras och förstärkas.
Belastningstryck
Med kraftföroreningar som orsakas av enheter som LED -lampor, datorer, medicinsk utrustning och elfordonsladdare utmanas kraftsystemets lasttryck och hållbarhet.
Vilka är marknadstrenderna för kraftkvalitet - Framkall: Media
Moderna nätsystem och kraftkvalitet växlar mot kol - fri generation. Det vill säga stora - skala centraliserade och distribuerade kraftkällor från förnybar energi ersätter gradvis traditionella termiska kraftverk. Denna förskjutning kommer att leda till integration av ett stort antal elektroniska enheter, användningen av olika spänningsnivåer, kraftkablar och en ökning av produktionen av fluktuerande energi.
För att förbättra konsistensen, tillförlitligheten och stabiliteten i kraftkvaliteten kan du vidta åtgärder för att upprätthålla god kraftkvalitet. Detta kommer inte bara att undvika skador på utrustning eller fel, driftstopp och dataförlust, utan också säkerställa en hållbar, säker och effektiv användning av kraftsystem och utrustning. Lär dig merhär.
