Transformatortestning är utformad för att säkerställa korrekt och effektiv drift före användning. Detta innebär inte bara att testa utrustningens övergripande integritet utan också att testa oljeprovet. Transformatortestning är avgörande för att erhålla de mest exakta driftsdata. Detta hjälper inte bara att identifiera problem tidigt i utrustningens utveckling utan förlänger också dess livslängd och förbättrar dess tillförlitlighet. Den här artikeln kommer att ge en detaljerad förklaring av hur man testar en transformator.
1. Vad är en krafttransformator?
2. Vilka typer av krafttransformatorer finns det?
3. Vad är transformatortestning?
4. När och varför bör du testa din krafttransformator?
5. Vilka är fördelarna med att testa krafttransformatorer?
6. Vilka är klassificeringarna för transformatortestning?
7. Hur man testar en krafttransformator: rutinkontroller och underhåll?
8. Vad är fälttransformatortestning?
9. Vilka är de avancerade transformatortesterna?
10. Vad är temperaturökningen för transformatortestning?
11. Vad är transformatortestutrustningen?
12. Vad är det rutinmässiga underhållet för transformatortestning?
Vad är en krafttransformator-källa: ltreactor
A transformatorär en specialiserad enhet som används för att ändra växelspänningen, till exempel genom att stega den uppåt eller nedåt. Den isolerar ingångs- och utgångssidorna av en strömkrets och skyddar elektrisk utrustning. Krafttransformatorer justerar spänningen baserat på belastningen från olika anläggningar, vilket gör det lättare att fördela och förbruka spänningen över utrustningen och minimera strömförlusten.
Det finns många typer av transformatorer i daglig användning. Dessa inkluderar:
Enfastransformator-
Single-Phase Transformer-källa: eaton
En enfastransformator får ström från en enfas-strömkälla och är utformad för att ge ström till enfasbelastningar.

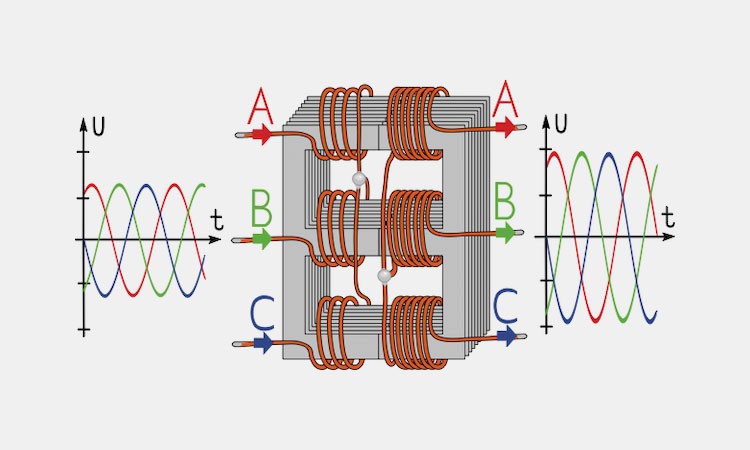

Trefastransformator.-
Tre-Phase Transformer-källa: lagring
En trefastransformator består vanligtvis av en primärlindning och en sekundärlindning. Anslutningskonfigurationer inkluderar delta och stjärna.
Instrumenttransformator
Instrumenttransformator-källa: electrical4u
Dess primära funktion är att mäta ström eller spänning i en krets.
Distributionstransformator
Distributionstransformator-källa: scotech-electrical
Distributionstransformatorer används främst för att underlätta en effektiv distribution av el till användarplatser. De minskar spänningsnivån för högspänningsledningar- till en nivå som är mer lämplig för användning i byggnader, samhällen och bostäder.
Krafttransformator
Power Transformer-källa: chintglobal
Krafttransformatorer används främst för att öka spänningen i en krets, vilket gör det lättare att sända inom högspänningskretsen och minskar strömförlusterna.
Vad är Transformer Testing-källa: kritester
Transformatortestning bedömer primärt transformatorns prestanda, stabilitet, säkerhet och tillförlitlighet. Denna testning kan hjälpa till att identifiera potentiella transformatorproblem, vilket underlättar justeringar för att upprätthålla en kontinuerlig strömförsörjning. Att sammanfatta och analysera testdata kan underlätta framtida transformatorjusteringar.
När och varför du bör testa din krafttransformator-källa: omikronenergi
Krafttransformatorer är en viktig komponent i kraftsystem. Förutom att säkerställa säker och tillförlitlig lastdrift kan de upptäcka fel i isolering eller lindningar, vilket möjliggör transformatorkonstruktion och idrifttagning för att uppfylla internationella drift- och säkerhetsstandarder. Detta förlänger utrustningens livslängd, minskar risken för stillestånd och minimerar risken för utrustningsfel eller skada.
Transformatortestning erbjuder flera fördelar.
Minska risken
Minska risken-källa: portalcfo
Transformatortestning kan proaktivt identifiera svagheter och fel i utrustning och hela kretsen, identifiera systemdefekter. Detta underlättar efterföljande justeringar av hela linjen och minskar risken för systemfel.
Förläng transformatorns livslängd
Förläng Transformers livslängd-med: metapowersolutions
Att testa transformatorer under olika förhållanden hjälper operatörer att göra riktade utrustningsjusteringar. Detta minimerar utrustningsslitage under drift, minskar frekvensen av utrustningsbyten och säkerställer stabil drift, vilket förlänger utrustningens livslängd.
Följ branschstandarder
Transformatorsäkerhetsstandarder kan inte äventyras. De är avgörande för säkerheten för hela kraftsystemet. Därför ger transformatortestning exakta driftsdata, vilket förbättrar dess säkerhet och tillförlitlighet.
Minska driftskostnaderna
Minska driftskostnaderna-uppköpta: richcommercialrealty
Transformatorer är mer än bara en teknisk process; de kräver kontinuerligt underhåll och förbättringar. Att testa dem kan identifiera systemproblem tidigt, minska kostnaderna för utrustningsunderhåll, minimera stilleståndstiden och säkerställa smidig drift av hela systemet.
Det finns många typer av transformatortester, inklusive:
Transformator varvförhållande
Transformer Turns Ratio-källa: testguy
En transformators varvförhållande avser förhållandet mellan antalet varv i primär- och sekundärlindningarna. Att testa transformatorns varvförhållande säkerställer att testvärdet ligger nära det beräknade IEEE-standardvärdet.
Lindningsmotstånd
Winding Resistance-källa: vietnamtransformer
Att testa lindningsresistansen hos en transformator hjälper till att bedöma tillståndet och kvaliteten på lindningens-strömförande bana genom hela enheten. Detta test krävs i allmänhet för transformatorer över 2 500 kVA. Det kan hjälpa till att bedöma hela enhetens lämplighet för reparation eller omtillverkning, inklusive problem som lösa interna anslutningar, felaktiga lindningskopplare och öppna kretsar.
Isolationsmotstånd
Isolationsresistens-källa: carelabz
Isolationsresistans testar det elektriska motståndet hos isoleringsmaterialet mellan transformatorlindningarna och kärnan. Med tiden kan isoleringsskiktet i en transformator åldras eller försämras på grund av överhettning eller andra yttre fysiska påfrestningar. Att testa isoleringsskiktet kan avgöra om transformatorns erforderliga driftspänning har minskat över tiden.
Lastförlust
Lastförlust-källa: kritester
Om ström går förlorad eller slösas bort under driften av kraftutrustning, kan testning av transformatorns belastningsförlust hjälpa till att uppskatta enhetens designvärde.
Ingen-belastningsförlust
Ingen-lastförlust-källa: el-teknik-portal
Ingen-lastförlust är ett viktigt och viktigt testkriterium för transformatorer innan de lämnar fabriken. Det kan avslöja interna transformatorproblem, såsom kortslutningar, skadade kärnkomponenter eller felaktiga lindningskopplare, som kan lösas genom reparationer.
Fasförhållande
Fasförhållande hänvisar i allmänhet till vinkelförskjutningen och fassekvensen mellan lindningarna i en trefastransformator. Den verifierar om spolarna är korrekt anslutna i transformatortanken. Under testning kan fassekvensen för primär- och sekundärlindningarna vara inkonsekventa, vilket kräver lämpliga justeringar och anslutningar. Spoleanslutningar görs vanligtvis i en delta- eller wye-konfiguration.
Läckagetest
Läckagetest-källa: innomatec
Ett läckagetest involverar vanligtvis att trycksätta oljan i transformatortanken. Visuell och instrumentell verifiering bekräftar att packningarna och tätningarna i enheten är tätt förslutna och fria från vätskeläckage.
Under driften av en transformator krävs också rutinunderhåll och inspektion. Denna process inkluderar:
Visuell inspektion
Visuell inspektion-källa: prod
Visuell inspektion är den mest grundläggande inspektionen. Den använder främst visuell inspektion för att upptäcka läckor, sprickor eller fysisk skada på transformatorn. Att identifiera sådana skador kan förhindra utrustningsfel under drift och minska de totala underhållskostnaderna.
Oljeanalys
Transformatorns olja fungerar i första hand som en isolator eller kylvätska. Genom att övervaka oljan före och efter operationen kan vi förhindra isoleringsbrott och potentiella fel orsakade av överhettning och därigenom förhindra oväntade driftstopp.
Termisk skanning
Termisk skanning-källa: ncetest
Termisk skanning använder infraröd avbildning för att upptäcka komponenter i utrustningen som kan skadas av överhettning. Dessa komponenter kan försämra utrustningens isolering och balans, vilket påverkar den totala stabiliteten.
Elektrisk provning
Elektrisk testning-källa: wevolver-projekt
Elektrisk testning omfattar främst hög-spänningstestning, strömtestning och resistanstestning. Elektriska tester kan upptäcka åldrande lindningar, lösa anslutningar, isoleringsfel och förbättra utrustningens totala effektivitet.
Korrekt jordningskontroll
Korrekt jordningskontroll-källa: ebmag
Varje transformator måste vara ordentligt jordad för att skydda transformatorn och personalen. Dålig jordning kan innebära risk för elektriska stötar för personal och leda till övergripande systemfel. Se därför till att utrustningen är ordentligt och säkert jordad för att förhindra skador från elektrostatisk urladdning eller blixtnedslag.
Testning av transformatorer på-platsen är avgörande. Det inkluderar:
Spänningstestning
Spänningstestning-källa: dam-tillgångar
Spänningstestning mäter i första hand spänningsnivåerna över hela kraftsystemets in- och utspänningar, vilket säkerställer att transformatorn fungerar inom det specificerade spänningsområdet. Varje onormal spänningsökning eller -fall indikerar ett belastningsproblem, vilket möjliggör snabba justeringar och reparationer.
Belastningstestning
Ladda testning-källa: testgrid
Detta test utvärderar transformatorernas prestanda över hela kraftsystemet under varierande belastningsförhållanden. Detta minskar risken för utrustningsfel under överbelastningsförhållanden och förkortar utrustningens livslängd.
Provning av partiell urladdning
Partiell urladdningstestning-källa: schleich
Små urladdningar i utrustning kan orsaka allvarliga isoleringsfel. Därför kan testning av partiell urladdning av utrustning identifiera dessa risker och fel tidigt, vilket möjliggör förebyggande underhåll och minskar risken för oväntade utrustningsfel.
Power Factor Testing
Power Factor Testing-källa: dms
Effektfaktortestning mäter i första hand isoleringseffektiviteten hos isolering. Genom att identifiera fukt och föroreningar i isoleringsmaterialet kan den bedöma isoleringsprestanda och förhindra utrustningsfel eller skador.
Några avancerade transformatortester av-kvalitet inkluderar:
Frekvenssvarsanalys
Frekvenssvarsanalys-källa: altair
Genom att detektera och analysera transformatordeformation, kärnrörelse eller isoleringsfel kan detta test diagnostisera potentiella fel som kan uppstå senare i utrustningens drift.
Oljeavbrottsspänningstest
Oljeavbrottsspänningstest-källa: kritester
Detta test mäter i första hand den dielektriska hållfastheten hos den isolerande oljan för att analysera fuktkontamination och oxidation. Detta test är främst avsett att förlänga utrustningens livslängd och säkerställa säker drift under stabil belastning.
Gaskromatografi
Gaskromatografi-källa: perkinelmer
Genom att analysera de lösta gaserna i transformatoroljan kan detta test detektera överhettning, ljusbågsbildning och isolationsbrott, vilket möjliggör prediktiva justeringar innan försämring inträffar och minskar stilleståndstiden.
Analys av upplöst gas
Analys av upplöst gas-källa: electrical4u
Genom att övervaka gassammansättningen i transformatoroljan kan katastrofala fel förhindras i händelse av partiell urladdning, överhettning och ljusbågsbildning, och därigenom bibehålla optimal transformatorprestanda.
What Is The Temperature Rise Of Transformer Testing-källa: maddox
Testning av transformatortemperaturstegring är en avgörande inspektionspost. Det verifierar rationaliteten av utrustningsdesign och konstruktion, såväl som kylsystemets funktion. Detta test består huvudsakligen av två faser: full förbrukning och märkström. Genom att mäta den övre oljetemperaturökningen kan transformatorns märkfrekvens, märkspänning, märkström och medeltemperaturökningen för lågspänningslindningen effektivt beräknas.
Verktyg eller enheter som kan hjälpa till med transformatortestning inkluderar:
Megaohmmeter
Megaohmmeter-källa: fluke
En megohmmeter används främst för att mäta isolationsresistansen. Det kan identifiera isolationsbrott, säkerställa isoleringens dielektriska styrka och förhindra läckage.
Transformator Turns Ratio Meter
Transformator Turns Ratio Meter-källa: kritester
Denna mätare kontrollerar varvförhållandet mellan de primära och sekundära lindningarna på en enhet för att säkerställa korrekt spänningsomvandling.
Mikroohmmeter
Mikroohmmeter-källa: dv-ström
En mikroohmmeter mäter lågt motstånd i lindningar och anslutningar. Den kan identifiera lösa anslutningar, korrosion eller inre skador, vilket möjliggör standardutvärdering.
Effektanalysator
Power Analyzer-källa: keysight
Denna mätare kan utvärdera och analysera strömkvaliteten i hela systemet. Genom att mäta spänning, ström, övertoner och effektivitet kan den hjälpa till att identifiera lastobalanser eller differentiella effektförluster i en enhet eller ett system.
Oljetestsats
Denna mätare tar prover på oljan i enheten och testar den för fuktkontamination och oxidation, vilket säkerställer att oljan bibehåller korrekt dielektrisk styrka.
Infraröd värmekamera
Infraröd värmekamera-källa: uni-trendus
En infraröd värmekamera kan upptäcka temperaturförändringar i transformatorkomponenter. Genom att identifiera om den interna delen överhettas eller har en dålig anslutning kan dess isoleringsfel upptäckas, vilket säkerställer dess prestanda.
När du har valt rätt transformator kan du använda följande procedurer för att identifiera fel eller utföra underhåll under efterföljande användning.
Periodisk testning
Periodiska tester-källa: entric
Utför rutinmässiga tester enligt tillverkarens eller leverantörens rekommendationer för att förhindra utrustningsfel.
Använd lämplig testutrustning
Använd lämplig testutrustning för att inspektera och kalibrera transformatorn. Denna testning ger korrekta avläsningar av transformatorns data och möjliggör lämpliga justeringar.
Följ säkerhetsrutinerna
Följ säkerhetsrutinerna-källa: spcindustrial
Innan du testar eller justerar, koppla alltid bort hela systemet från strömmen, bär lämplig skyddsutrustning och följ industrins säkerhetsriktlinjer.
Håll register
Behåll register-källa: surveycrest
Registrering av testdata underlättar senare granskning och analys, vilket hjälper till att identifiera trender och förutsäga misslyckanden.
Analysera resultat
Analysera resultat-källa: statgenius
Jämför och analysera insamlad data med historiska data och riktmärken för att identifiera avvikelser och vidta omedelbara korrigerande åtgärder.
Planerad prevention
Att utföra planerade förebyggande och underhållsprocedurer före och efter drift av utrustningen kan förlänga utrustningens livslängd och minska underhållskostnaderna.
Transformatortestning är avgörande för din slutliga driftsättning. Det hjälper till att identifiera fel och potentiella problem, underlättar efterföljande justeringar och underhåll och undviker kostsamma fel och stillestånd. Om du fortfarande letar efter lämplig transformatorutrustning eller professionell transformatortestning, vänligen kontakta oss.
